      FAQ Судовой дизель Nanni: топливная система Common Rail

      Главная
      —
      Документация
      —
      Статьи
      —FAQ Судовой дизель Nanni: топливная система Common Rail




      17-02-2017
      Особенности и основные преимущества аккумуляторной топливной системы в судовых дизелях

      Судовой дизель и Common Rail

      топливная система Common RailНа данный момент более 70% всех существующих дизельных двигателей оборудованы топливной системой Common Rail (CR). Подобная популярность обусловлена уникальными особенностями системы, которые позволяют одновременно увеличивать мощность и снижать расход горючего. Помимо наглядной выгоды CR обеспечивает уменьшение производимых шумов и выхлопов при работе двигателя. Поскольку многие судовые дизели Nanni оснащены системой CR, мы поговорим о ней более подробно.

      Разработки системы, которая осуществляла бы прямой впрыск горючего в цилиндр, велись еще в в 1930-х годах в СССР. В архивах отмечен даже пример внедрения подобного комплекса на ряд двигателей, но, по причине недостаточного уровня развития электроники, попытки тех лет не увенчались успехом. Прообраз Common Rail появился чуть позже, в конце 60-х годов XX века в Швейцарии. Следующим этапом эволюции системы стала ее адаптация для коммерческого использования корпорацией Denso. Окончательный вид Common Rail приобрела благодаря инженерам компании Fiat, но вот широкое распространение она получила благодаря фирме Bosch, выкупившей права на ее реализацию. Впоследствии представители Fiat не раз высказывали сожаления о подобном просчете, но на тот момент компания просто не имела достаточных ресурсов для полного завершения проекта.

      Судовой дизель с Common Rail работает точно также как и индустриальные моторы. Подробная схема строения и осуществления подачи горючего будет рассмотрена ниже.

      Все о Common Rail

      топливная система Common RailПрежде всего, стоит отметить, что за корректную работу всей системы CR отвечает специальный электронный блок управления (ЭБУ). Именно он, основываясь на различных данных, поступающих с датчиков температуры воздуха, давления наддува, положений коленвала и распредвала и прочее, дает команду на начало впрыска и регулирует все сопутствующие процессы.

      Все элементы системы поделены на 3 крупные группы:

      • контур низкого давления, к нему относятся бак с топливной массой, подкачивающий насос и фильтр топлива;
      • контур высокого давления, который включает в себя ТНВД, совмещенный с контрольным клапаном, топливную рампу со всеми входящими контроллерами и форсунки с управляющими элементами;
      • датчики.

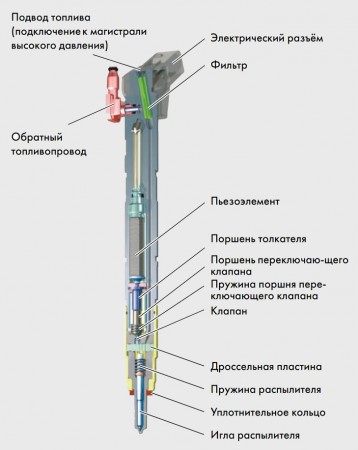

      Форсунка Common RailСхематично принцип функционирования Common Rail выглядит так: подкачивающий насос забирает топливный материал из хранилища, проводит его через специальный фильтр предварительного подогрева и подает его к КВД. Далее ТНВД доставляет горючее в топливную рампу, где оно содержится под большим давлением. Форсунки присоединены к рампе посредством небольших трубопроводов, поэтому, когда ЭБУ подает сигнал о начале процесса впрыска, клапан каждой форсунки открывается и производит порционную подачу топлива. За один рабочий цикл Ф могут совершить до 9 впрысков. ЭБУ контролирует не только сам процесс ввода горючего материала, но и работоспособность всех элементов Common Rail.

      Главными преимуществами CR являются простота конструкции, точная дозировка топлива, поддержка давления ввода горючего на одном уровне в течение всего цикла подачи.

      К недостаткам системы можно отнести жесткие требования к качеству топлива и зависимость работы всего комплекса от исправности каждой составляющей.

      Судовой дизель Nanni с CR

      Судовой дизель с подобной системой обладает лучшими мощностыми и экологическими характеристиками. Среди судовых дизелей Nanni Common Rail реализована в части двигателей на базе Toyota и John Deere. Для примера рассмотрим по одной модели двигателя из каждой категории.

      Nanni T4.230 Судовой дизель Nanni T4.230 относится к представителям Toyota и подходит для установки на скоростные суда. Максимальная мощность судового дизеля составляет 230 л.с. Она достигается за счет использования Common Rail и турбокомпрессорного наддува с предварительным охлаждением воздуха. Судовой дизель Nanni T4.230 имеет одобрение SOLAS, что позволяет монтировать его на шлюпки свободного падения и патрульные катера. Сухой вес двигателя составляет 350 кг. Предельная наработка судового дизеля не должна превышать 500 часов.

      Nanni N5.180 Судовой дизель Nanni N5.180 оборудован системой CR второго поколения, 2-х контурной системой охлаждения, турбонаддувом с интеркулером и прочими необходимыми элементами. Чаще всего данный судовой дизель монтируют на крупные речные и морские суда, паромы и тд. Мощность модели соответствует 180 л.с., а объем двигателя – 4,5 л. Преимуществом двигателя также является широкие возможности модификации, благодаря которым можно добавлять к судовому дизелю необходимые опции.

      Купить судовой дизель Nanni или получить консультацию вы можете у наших специалистов по телефону +7 (800) 777-43-75 или e-mail info@suddiesel.ru.
