Самостоятельная диагностика и починка судового двигателя

Диагностика и устранение неполадок с судовым двигателем в море.

Судовой дизель не обладает ни душой, ни сердцем, он не может вас предать или сломаться, устроив бунт. Это всего лишь устройство, которое зависит от исполнения последовательности простых процессов. Неполадки возникают в двигателе в тот момент, когда один из процессов прервался, и если вы сможете определить, что это был за процесс, то вероятно, сможете его снова запустить.

Судовой дизельный двигатель

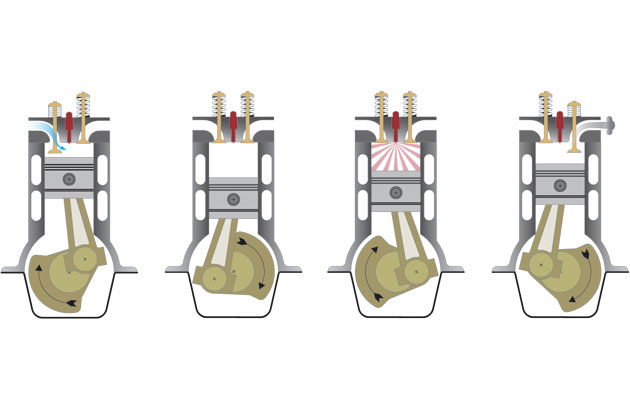

Четырехтактный двигатель

1. Воздух затягивается на нисходящем ходе поршня
2. Поршень сжимает воздух
3. Впрыскиваемый дизель зажигается вместе с воздухом
4. Сгоревшее топливо выталкивается через выпускной клапан на четвертый ход поршня

В основе работы двигателя находится процесс распыления небольшого количества дизельного топлива в гораздо больший объем воздуха, который иногда называют «контролируемым взрывом». Это происходит в вертикальной трубе, называющейся цилиндром. Верх цилиндра герметично закрыт головкой, через которую впускается воздух, и выпускаются выхлопные газы. К нижней части цилиндра плотно прилегает поршень, который в зависимости от такта двигателя поднимается или опускается. Поршень соединен с коленчатым валом, преобразующим движение поршня вниз во вращательное. Этот процесс повторяется десятки раз в секунду и если одна из этих деталей сломается, то починить двигатель на борту не удастся. Однако мы можем убедиться в том, что жизненно важные вещества для поддержки работы двигателя: топливо, масло, воздух и вода – поступают в нужные места.

Симптомы

• Предупредительный световой сигнал
• Внезапный густой белый или серый дым
• Отказ двигателя
• Необычный механический шум

Вероятная проблема:

Масло

Что делать?

Если звучит предупреждающий сигнал или загорелась сигнальная лампа, не медлите, сразу же остановите двигатель, если этого не сделать, то можно подвергнуть себя опасности, а это намного дороже, чем сломанный двигатель.

Самая вероятная проблема – низкий уровень масла, легко решается его добавлением.

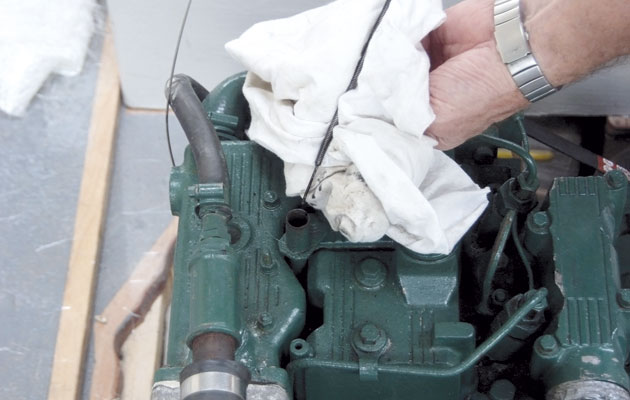

Всегда проверяйте уровень масла перед запуском двигателя.

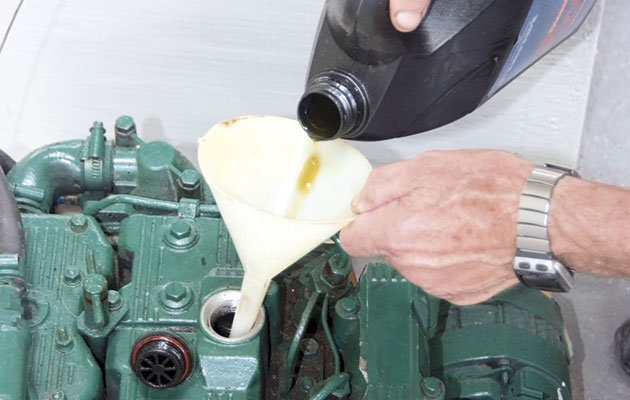

Наливайте масло точно так же, как вы это делаете с автомобильным двигателем, дайте маслу стечь с воронки перед очередной проверкой уровня.

Другая причина – загрязнение масляного фильтра. При смене фильтра также смените масло. Если ничего не помогло, то постарайтесь подойти к берегу наиболее быстрым путем, чтобы устранить неполадку.

Симптомы

• Потеря мощности
• Прерывистый ход двигателя
• Никаких предупреждений от датчиков и аварийных сигналов
• Остановка двигателя

Вероятная проблема

Топливо

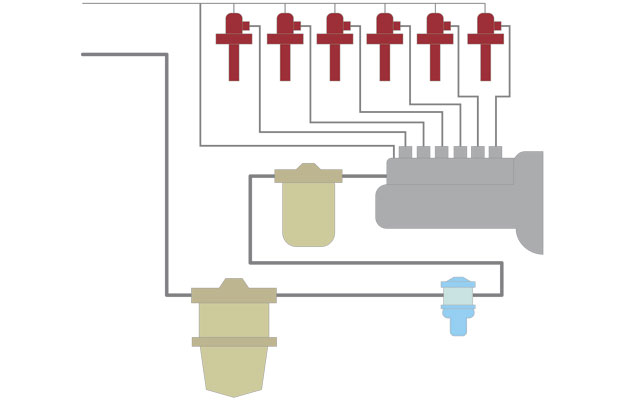

Общая схема работы топливной системы

Будьте осторожны, чтобы руки, волосы и одежда были вдали от движущихся частей двигателя.

Что делать?

Воздух в топливной системе

Возможным загрязнителем топлива может стать воздух. Если воздух попадет в трубки инжектора, то двигатель заглохнет, потому что воздух сработает в качестве амортизатора и не позволит топливу быстро подняться для впрыска в цилиндр. Это частая проблема и, к счастью, быстро решаемая спуском воздуха из топливной системы. Попробуйте остановить попадание воздуха, слабое место, скорее всего, будет между резервуаром и насосом.

Спустить воздух можно с помощью воздуховыпускных клапанов, которые лучше идентифицировать до выхода в море, можно даже пометить их краской, чтобы в экстренной ситуации легко их найти.

Перед спуском воздуха, убедитесь, что в баке много топлива. Затем, начиная с бака, поочередно откройте каждый воздуховыпускной винт и ждите, пока не потечет дизельное топливо, после, затяните все винты.

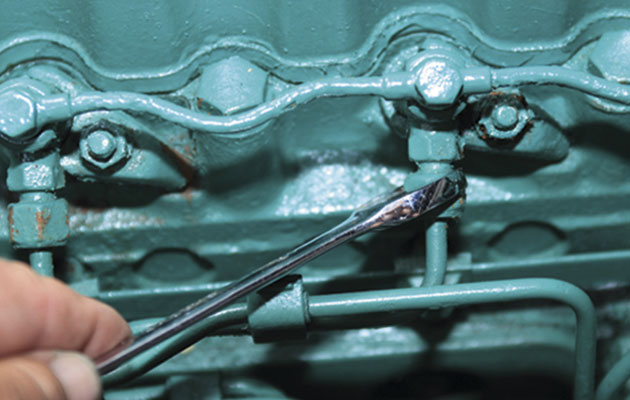

Если после спуска воздуха из топливной системы дизельный двигатель не запускается, то необходимо прогнать воздух в инжекторах. Для этого нужно ослабить соединение, которое удерживает трубку инжекторного насоса на один оборот, запустите стартер и ждите, пока не потечет топливо, затем затяните гайку соединения.

Вода в топливной системе

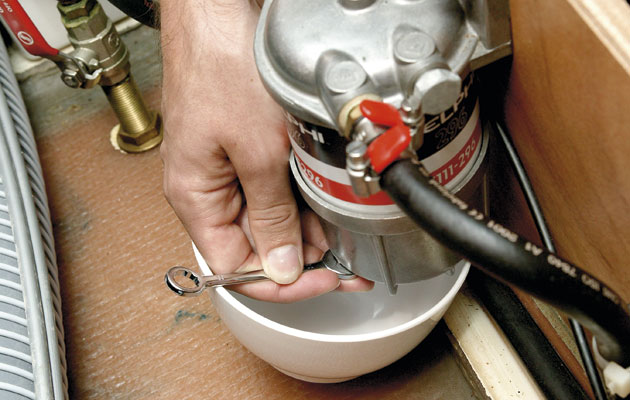

Если вода попадет в инжекторы, то двигатель заглохнет. Если такое произошло, то необходимо слить воду в фильтрах, заменить их, очистить топливную систему, чтобы слить всю оставшуюся воду. Фильтры предварительной очистки обычно имеют прозрачную чашу, что облегчает отвод загрязненного топлива. Запаситесь фильтрами, чтобы запустить двигатель в подобной ситуации, но потенциально это очень серьезная проблема, которая грозит дорогостоящим ремонтом.

Загрязнение топливных фильтров

Вышеупомянутые симптомы также могут быть вызваны загрязнением фильтров. Единственное решение – замена фильтра, поэтому всегда рекомендуется иметь запасные.

Симптомы

• Предупреждение датчика перегрева или аварийный сигнал
• Пар в моторном отсеке
• Потеря мощности
• Прерывистый ход двигателя
• Остановка двигателя

Вероятная проблема

Вода

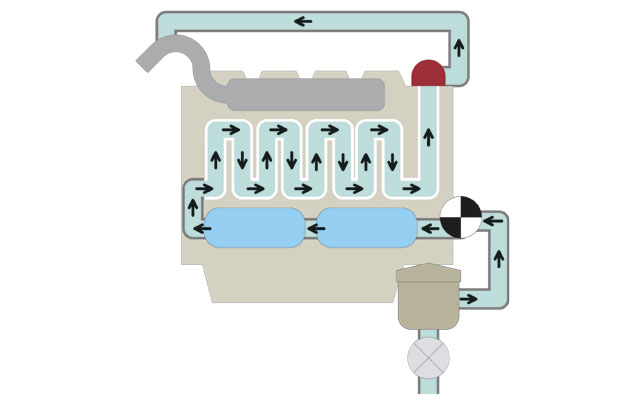

Схема водного контура

Менее чем 40% энергии от сгоревшего топлива доходит до винта, все остальное – это нежелательное тепло, которое может спровоцировать пожар или сварить двигатель в бесполезный кусок металла.

Некоторые двигатели используют морскую воду (обычно называемую сырой водой), чтобы охлаждать двигатель напрямую. Морская вода поступает через заборный клапан, проходит через фильтр и прокачивается через водяной контур, чтобы охладить двигатель и выхлопные газы.

Горячая морская вода приводит к быстрой коррозии элементов двигателя, кроме того она настолько хорошо охлаждает судовой дизель, что он не прогревается до нормальной рабочей температуры. Сегодня большинство судовых дизельных двигателей используют систему непрямого охлаждения с пресной водой.

Что делать?

Проверьте ремни привода

Если вы подозреваете перегрев, первое, что нужно проверить это ремни привода водяного насоса. Если ремень порвался, то единственно верное решение - заменить его. Принцип точно такой же, как замена ремня вентилятора на автомобиле, но имейте в виду, что детали сильно варьируются от одного двигателя к другому.

Проверьте подачу сырой воды

Проверьте, не загрязнен ли заборный клапан и фильтр. Если это так, то закройте клапан и снимите фильтрующий элемент, помойте и поставьте на место. Не забудьте оставить заборный клапан открытым.

Проверьте уровень охлаждающей жидкости

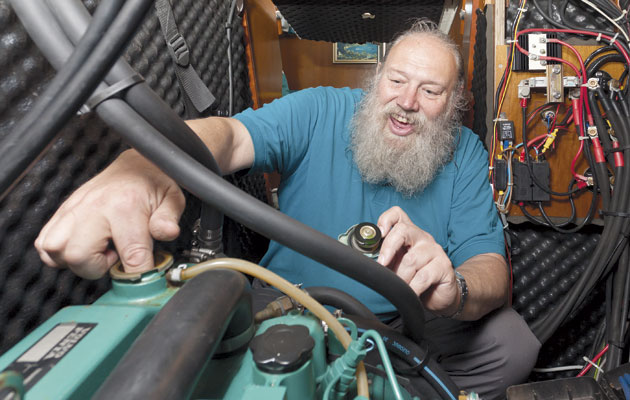

Самая очевидная проблема с системой непрямого охлаждения – это недостаток охлаждающей жидкости, решение состоит в том, чтобы пополнить ее. Если возможно, делайте это при остывшем двигателе, используйте смесь пресной воды и антифриза. Место заливки обычно очень похоже на крышку радиатора автомобиля и, вероятно, является самой высокой частью двигателя: нужно отвинтить ее, надавить на пружину и повернуть ее примерно на пол-оборота. Уровень воды должен быть в паре дюймов от края – если вы можете коснуться его пальцем, то все нормально.

Будьте очень осторожны, если двигатель горячий. Вы можете ошпариться почти кипящей водой: накройте крышку полотенцами, чтобы свести к минимуму риск!

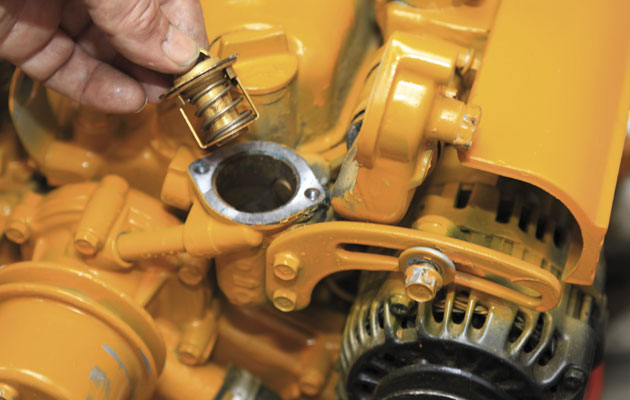

Проверьте термостат

Термостат ограничивает поток охлаждающей жидкости, чтобы двигатель прогрелся до рабочей температуры. Иногда термостат заедает и продолжает ограничивать поток воды. С термостатом сделать вы ничего не сможете, но если вы сможете найти его и вытащить, то двигатель заработает в нормальном режиме и без него.

Симптомы

• Потеря мощности
• Прерывистый ход двигателя
• Никаких предупреждений от датчиков и аварийных сигналов
• Густой черный дым

Вероятная проблема

Воздух

Что делать?

Строение глушителя / фильтра воздухозаборника в каждом двигателе разное, но обычно в каждый имеет пластиковый или металлический корпус, который нужно будет снять. Загрязненный бумажный фильтр нужно заменить на новый. Если вам необходимо добраться до берега, то пару часов можно обойтись и без фильтра. Поролон или сетку нужно промыть, высушить и поставить обратно.

По материалам Yachting Monthly
